¿QUÉ PLANOS NECESITO PARA INICIAR A CONSTRUIR?

LOS PLANOS SON LA REPRESENTACIÓN DE MI PROYECTO

Un buen plano hará más fácil la construcción

Publicado el 16 de Noviembre de 2023 por Qamaqi | Diseño

Los planos son la representación en papel o en digital, de lo que se va construir.
Un plano contiene información tales como medidas, características de materiales, detalles constructivos,etc.

Se trabajan en computadora a partir de cálculos y criterios de diseño, luego se imprimen en papel. Dentro de un diseño de una edificación se abarcan varios planos:
-Planos de Arquitectura.
-Planos de Estructuras.
-Planos de Instalaciones Sanitarias.
-Planos de Instalaciones Eléctricas.

PLANOS DE ARQUITECTURA

En estos planos se colocan información de los ambientes que habrán tales como: sala, comedor, dormitorios, baños, cocina, etc. También se tiene las medidas de todos los ambientes, los materiales a usar, qué mobiliario se tendrá, etc.
Estos planos son realizados por el Arquitecto.

PLANOS DE ESTRUCTURAS

Estos planos contienen información de columnas, vigas, muros de concreto, cimentación,etc. Incluye también el tipo de acero o fierro a usar, qué medidas tendrá y a cada cuánto irán espaciados. Estos planos también incluyen características del tipo de concreto, del suelo y de todo material que será usado en la estructura.
Son realizados por el Ing. Civil.

PLANOS DE INSTALACIONES SANITARIAS

Estos planos abarcan las características del sistema de agua, desague, drenaje pluvial, y agua contra incendio en caso de necesitarse. Acá se indica el recorrido de tuberías, pendiente, válvulas de control, etc.
Estos planos son realizados por el Ing.Sanitario.

PLANOS DE INSTALACIONES ELÉCTRICAS

Incluyen información como el sistema de alumbrado, tomacorriente, fuerza, sistema a tierra, diagramas de tableros, etc. También se incluyen las características de materiales a usar y donde se ubicarán cada artefacto eléctrico.
Son realizados por el Ing.Eléctrico.

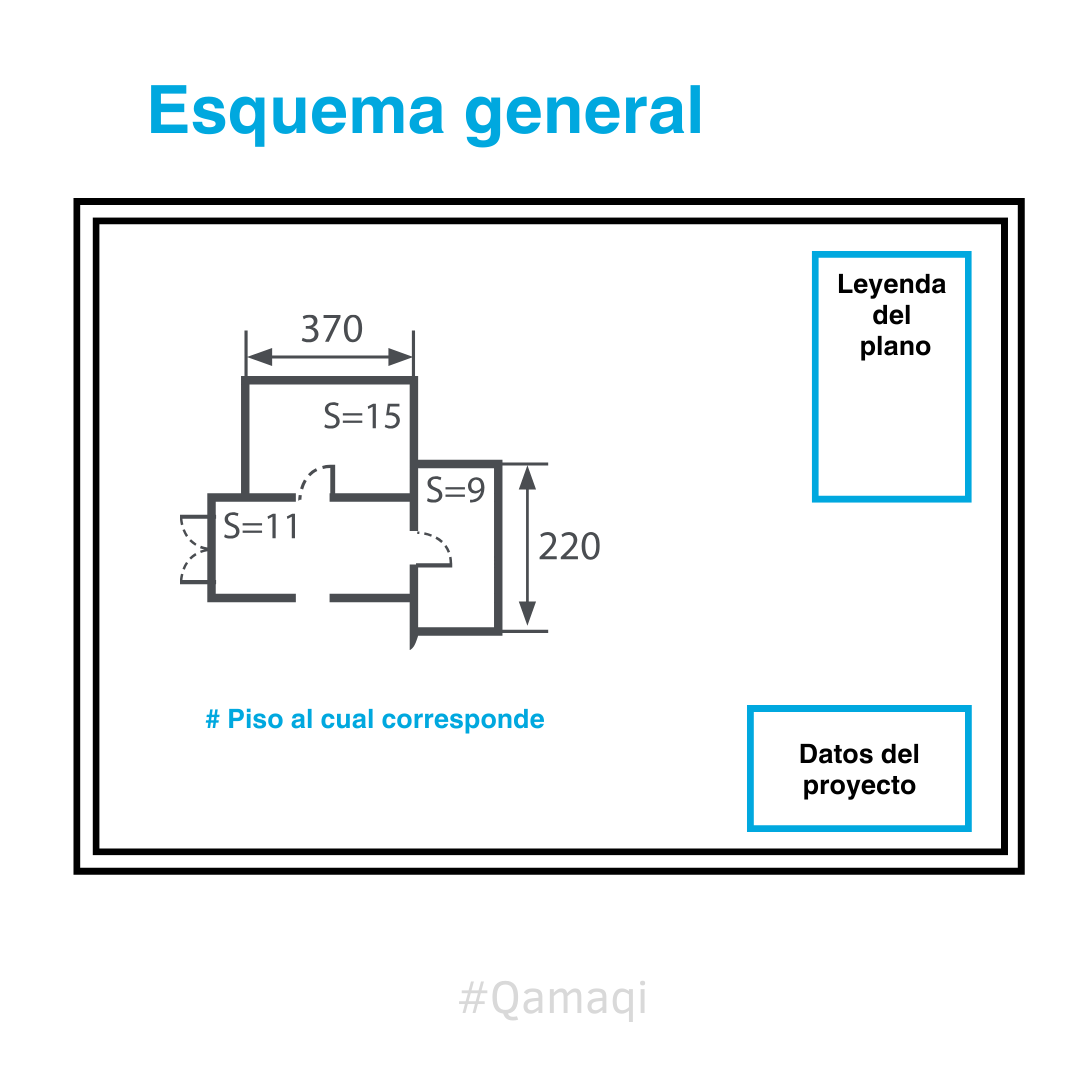

LECTURA DE PLANOS

Un plano incluye información diversa según la especialidad, pero de manera general al leer un plano, debemos identificar el membrete que está en la parte inferior derecha y nos habla de qué proyecto se trata, también la leyenda, la cuál nos dirá algún resumen de algunos objetos usados en el plano. Al medio irá el contenido y debajo generalmente nos indica al nivel o piso que pertenece dicho dibujo.

PLANOS PARA PRESENTAR A LA MUNICIPALIDAD

Si deseas construir tu casa o negocio, primero debes tramitar tu licencia en la Municipalidad local. Para eso,debes de realizar los planos mencionados arriba e ingresarlos para revisión por parte de la muncipalidad. Así verifican que tu proyecto cumple con la normativa vigente. En caso de no presentar a la Muncipalidad y construir sin licencia, te pueden multar y paralizar la obra .
